DUPLICATRIX 4
ALUMINIUM200
A Duplicatrix4 foi descontinuada, ou seja, não mais a fabricamos.
Entretando seu projeto tem suporte, consulte!
Conheça a nova
APRESENTAÇÃO
Olá! Apresento-lhes a duplicadora mais desejada pelos melhores Lure Makers do Brasil e bem conceituada pelos bons LM do mundo, conheça a nova Duplicatrix4.
Desenvolvemos uma duplicadora que agora, opera na vertical, executando ao mesmo tempo e no mesmo intervalo, as passadas de cópia e usinagem. A bem dizer a Duplicatrix3 (descontinuada) faz algo similar, porém na horizontal, tendo a fresa posição avançada relativa ao batente copiador, o que influencia principalmente sua dimensão de comprimento. Na 3ª versão, ampliar a máquina em busca de maior área útil já não é eficaz pois suas dimensões se tornam exageradas, gerando limitações e uma delas a impossibilidade do seu envio pelos correios do Brasil.
Baseado em todo nosso Know-How e em nossas muitas análises, conseguimos chegar a uma solução que proporciona ao usuário final da Duplicatrix4, mediante toda a complexa remodelagem do projeto e simulações mecânicas, uma ferramenta muitíssimo eficaz para seu objetivo, reduzindo peso, diminuindo dimensões estruturais, aumentando sua robustez, melhorando sua mecânica, atualizando sua eletrônica com nova funcionalidade e principalmente, ampliando sua área útil de trabalho que pode ser personalizada nas próximas versões conforme necessidade dos clientes.
Nesta 4ª versão da duplicadora, um dos grandes desafios conquistados foi adaptar o novo e exclusivo sistema RAP3 (Regulador de Altura de Passadas) ao novo formato operacional vertical de fresa e batente. Nenhum desenvolvedor de máquina duplicadora de iscas artificiais teve a capacidade de compreender a verdadeira necessidade de algo similar e desenvolver solução eficaz. Além da sua real função que é controlar o nível de passada da fresa na madeira copiada, levando em consideração que a máquina trabalha baseada na gravidade, o mesmo ajuda a prevenir acidentes que podem ser gerados pela entrada demasiada da fresa na madeira (normalmente limita-se o raio da fresa) fazendo ejetar cavacos ou a própria peça usinada.
A Duplicatrix4 é a única máquina do Brasil desenvolvida com suporte e orientações dos melhores profissionais do seguimento. Ela é compacta e eficaz na duplicação de iscas artificiais e não gera retrabalho de lixagem proporcionando resultado final excelente. Desenvolvida para a nova geração de amantes do universo Lure Maker que busca de padronização, aumento significativo da produção e qualidade para seu cliente mais exigente.
OBSERVAÇÕES IMPORTANTES!
Observação 1
É super importante destacar que apesar de seu avanço, a DUPLICATRIX4 foi criada com foco no Lure Maker amadorista, dedicada tão somente ao aumento ainda que limitado, mas significativo, da produção e aprimoramento superior dos padrões de formas e medidas das iscas artificiais e é classificada como uma máquina duplicadora semiprofissional, intermediária a soluções MKNTech vindouras e muito mais produtivas.
Fica registrado, segundo o feedback dos seus próprios proprietários, que apesar de alguns terem ultrapassado seus limites técnicos, considerando alguns reajustes pós-produção sobre a velocidade padrão eletrônica, a pedido dos mesmos (não indicado pelo fabricante) e por eles, objetivando maior produção, ainda manteve excelentes resultados, porém, para nós, é impossível prever quais as possíveis adversidades surgirão mediantes as alterações.
Observação 2
Outra informação importante, a DUPLICATRIX4 não é uma máquina de alta precisão. Ela é uma duplicadora de iscas artificiais de madeira com movimentação eletrônica. O posicionamento da fresa em relação a madeira usinada e o movimento único esquerda/direita permitem gerar uma ou mais cópias similares a matriz limitada a replicar pequenos detalhes. A resolução da isca copiada, pode sofrer mínimas variações, se comparada com as medidas da matriz. Porém é possível realizar uma regulagem fina do batente para se adequar a vontade do usuário, para próximo de igual, a mais ou a menos.
INDICAÇÕES DE USO!
A DUPLICATRIX4 apesar de ser uma duplicadora mais avançada que a sua versão anterior não é uma máquina de uso industrial e por isso recomenda-se:
* Utilização média intermitente de 04 horas/dia ou produção média de até 35 iscas/dia.
Essas são apenas algumas recomendações baseadas em testes e aprendizados de fatos retornados pelos usuários DUPLICATRIX, a sáude e segurança são fatores primordiais. Nada impede que o seu proprietário/utilizador ultrapasse estas recomendações pois é tecnicamente possível. Porém, caso mudanças sejam feitas em sua estrutura, mecânica e/ou nas configurações padrões da eletrônica, podemos prever depreciação acelerada dos componentes o que influenciará a redução da vida útil da máquina como um todo!
CARACTERÍSTICAS
As principais características da Duplicatrix 4 são:
- Novo sistema de “Luneta” para suporte e alongamento do eixo do contraponto regulável;
- Novo RAP3. Tecnologia exclusiva MKNTech de regulagem de altura de passadas.
- Elétrica Bivolt AC 110v/220v e Painel de Controle 12v /10a.
- Equipada com nossa nova Placa TYLR Versão 45, eletrônica exclusiva MKNTech, com controle de velocidade (PWM), de direção automática de movimentos de passadas ao fim de cursos e de giro da matriz, além de liga e desliga individualizados dos motores de passo. Nesta nova atualização é possível controlar manualmente, com apenas um clique, a direção de movimentação do eixo da Tupia.
- Conta com motores de passo, padrão nema17 de 5.2Kg para movimentação da tupia e agora motor de 7kg para giro da matriz, que fazem com precisão seus controles com resolução de até 1/32 passos com drivers drv8825 ou equivalente.
- Usa fusos trapezoidaisTR8.
- Opcional Tupia de 500w ou 530w dependendo da disponibilidade do fornecedor.
- Em alumínio estrutural de alta resistência 20x20mm e peças em PEAD (Polietileno de Alta Densidade) de 15mm de espessura.
- Usa eixos lineares de 16mm, retificados, temperados e cromados (conforme disponibilidade do fornecedor).
- Mancais personalizados para movimentação angular vertical dos eixos horizontais das bases da tupia e batente copiador.
- Pillow blocks SC16UU contendo rolamentos lineares 16mm fazem a movimentação horizontal das bases da tupia e batente copiador, agora livres na movimentação vertical.
- As suas dimensões foram totalmente ajustadas, sua nova estrutura tem o comprimento de 440mm, largura de 370mm e altura de 240mm.
- A área útil é de aproximadamente 190mm de comprimento por até 80mm de diâmetro.
PAINEL DE CONTROLE 4
O novo painel de controle da Duplicatrix4 teve a sua estrutura reformulada e eletrônica aprimorada e dentro de todas estas melhorias, ganhou o recurso de controle de direção manual ao clique dos botões arcade. Assim é possível controlar o sentido (esquerda/direita) do andamento da fresa durante as passadas de usinagem. Esta era a única “pendência” cogitada por nossos colaboradores e é útil quando nota-se que determinado intervalo precisa ser esculpido sem que tenhamos que aguardar todo o avanço ao fim do curso e seu retorno.
Outra boa notícia é que este novo painel de controle pode ser implementado na Duplicatrix3 sem nenhuma dificuldade funcionando perfeitamente!

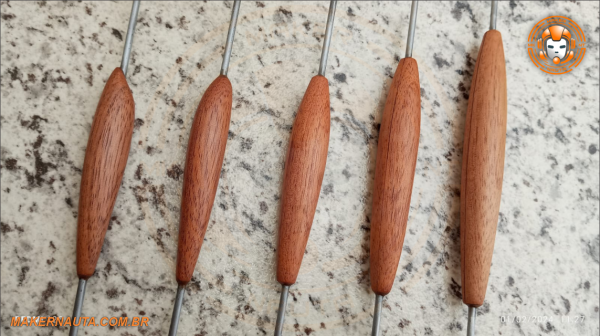

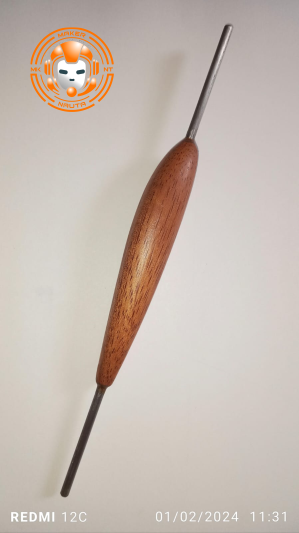

MATRIZES 3D
Disponivel para você o serviço de modelagem 3D e usinagem de matrizes de iscas artificiais baseado em seus modelos mentais. Isto mesmo, a partir de um simples esboço 2D no papel é possível para nós iniciar seu projeto!
