DUPLICATRIX 3

A Duplicatrix3 foi descontinuada, ou seja, não mais a fabricamos.
Entretando seu projeto tem suporte e está disponível a venda, consulte!

APRESENTAÇÃO

Com o passar dos anos, os famosos Lure Makers, derivados da expertise do grande Lauri Rapala, o pai das iscas artificiais, desenvolvem para seu bait casting e também são solicitados por seus amigos e clientes a cada vez mais padronizarem aquele “nado fantástico e pegador” de suas melhores iscas, chamada de “isca matadora“.

E como garantir que um shape de isca artificial tenha o mesmo formato, com peso, tamanho, balística, etc? É praticamente impossível fazer isso manualmente e no olhômetro. Ainda, se formos destacar que esculpir e entalhar lures na mão não dá produção, e ser der, com o tempo as lesões por esforço repetitivo cobram alto preço, judiando dos dedos e das mãos, prejudicando seriamente nossa saúde! Eu mesmo fui vítima disto. E daí nasce meu propósito na criação das duplicadoras, porém eu ainda posso agregar mais entendimento.

Não estou julgando ninguém, é mais pela questão de matar curiosidades para te libertar de vez. Saiba você, que grandes líderes deste seguimento Lure Maker brasuca já usam essas tecnologias a décadas, sim, a mais de 20 anos duplicam mecanicamente seus trabalhos. No passado as máquinas desta linha eram tecnologias super sigilosas (para alguns ainda são) e popularmente conhecidas como “Parideiras“.

Alguns artistas LM são bem esclarecidos e não omitem o fato de terem avançado nesta direção, outros estampam em seus blisters que são 100% artesanais e eu creio que ainda existam alguns remanescentes, mas com produção muito reservada e consequentemente limitada. O óbvio recai sobre aqueles que tem expressiva produção usam esta afirmação para super valorizar seus excelentes trabalhos e quem sou eu para contrariar. Eu mesmo tenho clientes que me pedem sigilo sobre a aquisição deste equipamento e respeito, cada um de nós é quem sabe das responsabilidades e as contas que tem para pagar. Mas por que então continuar a buscar prosperidade pela dor? Por que ainda seguir, como dizem, fazendo tudo no “mãozão”?

Argumentos não faltam para você se atualizar, vou arrematar um raciocínio incontestável. Considere produzir com a Duplicatrix3 (para pagar seu investimento) a quantidade de 10 iscas/dia num intervalo de 30 dias, resultando 300 iscas mês. Considere vender cada unidade no a mínimo R$20,00. A máquina se pagaria já com a primeira produção. Meu último cliente me afirmou que produz tranquilamente 30 iscas/dia, o que acha? Em outro relato (eu acho exagero e declaro que a máquina não foi criada para tanto) recente o parceiro cronometrou usinagem de uma isca a cada 5 minutos desconsiderando o tempo de reposição de matéria prima. Nesta pegada informou produção de 55 iscas por 6 horas de trabalho!

Pensada nisto e muito mais, apresento-lhes a nova DUPLICATRIX3. Este é modelo da terceira geração desta exclusiva duplicadora de iscas artificiais que é referência no mercado nacional brasileiro e muito bem falada pelos Lure Makers gringos. Destaca-se essencialmente pelo bom gosto do design e qualidade dos componentes que formam o maravilhoso conjunto!

OBSERVAÇÕES IMPORTANTES!

OBSERVAÇÃO 01

É super importante destacar que apesar de seu avanço, a DUPLICATRIX4 foi criada com foco no Lure Maker amadorista, dedicada tão somente ao aumento ainda que limitado, mas significativo, da produção e aprimoramento superior dos padrões de formas e medidas das iscas artificiais e é classificada como uma máquina duplicadora semiprofissional, intermediária a soluções MKNTech vindouras e muito mais produtivas.

Fica registrado, segundo o feedback dos seus próprios proprietários, que apesar de alguns terem ultrapassado seus limites técnicos, considerando alguns reajustes pós-produção sobre a velocidade padrão eletrônica, a pedido dos mesmos (não indicado pelo fabricante) e por eles, objetivando maior produção, ainda manteve excelentes resultados, porém, para nós, é impossível prever quais as possíveis adversidades surgirão mediantes as alterações.



OBSERVAÇÃO 02

Outra informação importante, a DUPLICATRIX4 não é uma máquina de alta precisão. Ela é uma duplicadora de iscas artificiais de madeira com movimentação eletrônica. O posicionamento da fresa em relação a madeira usinada e o movimento único esquerda/direita permitem gerar uma ou mais cópias similares a matriz limitada a replicar pequenos detalhes. A resolução da isca copiada, pode sofrer mínimas variações, se comparada com as medidas da matriz. Porém é possível realizar uma regulagem fina do batente para se adequar a vontade do usuário, para próximo de igual, a mais ou a menos.

INDICAÇÕES DE USO!

A DUPLICATRIX3 não é uma máquina de uso industrial e por isso recomenda-se:

* Utilização média intermitente de 04 horas/dia ou produção média de até 35 iscas/dia.

Essas são apenas algumas recomendações baseadas em testes e aprendizados de fatos retornados pelos usuários DUPLICATRIX. Nada impede que o seu proprietário/utilizador ultrapasse estas recomendações pois é tecnicamente possível. Porém, caso mudanças sejam feitas em sua estrutura, mecânica e/ou nas configurações padrões da eletrônica, podemos prever depreciação acelerada dos componentes o que influenciará a redução da vida útil da máquina como um todo!

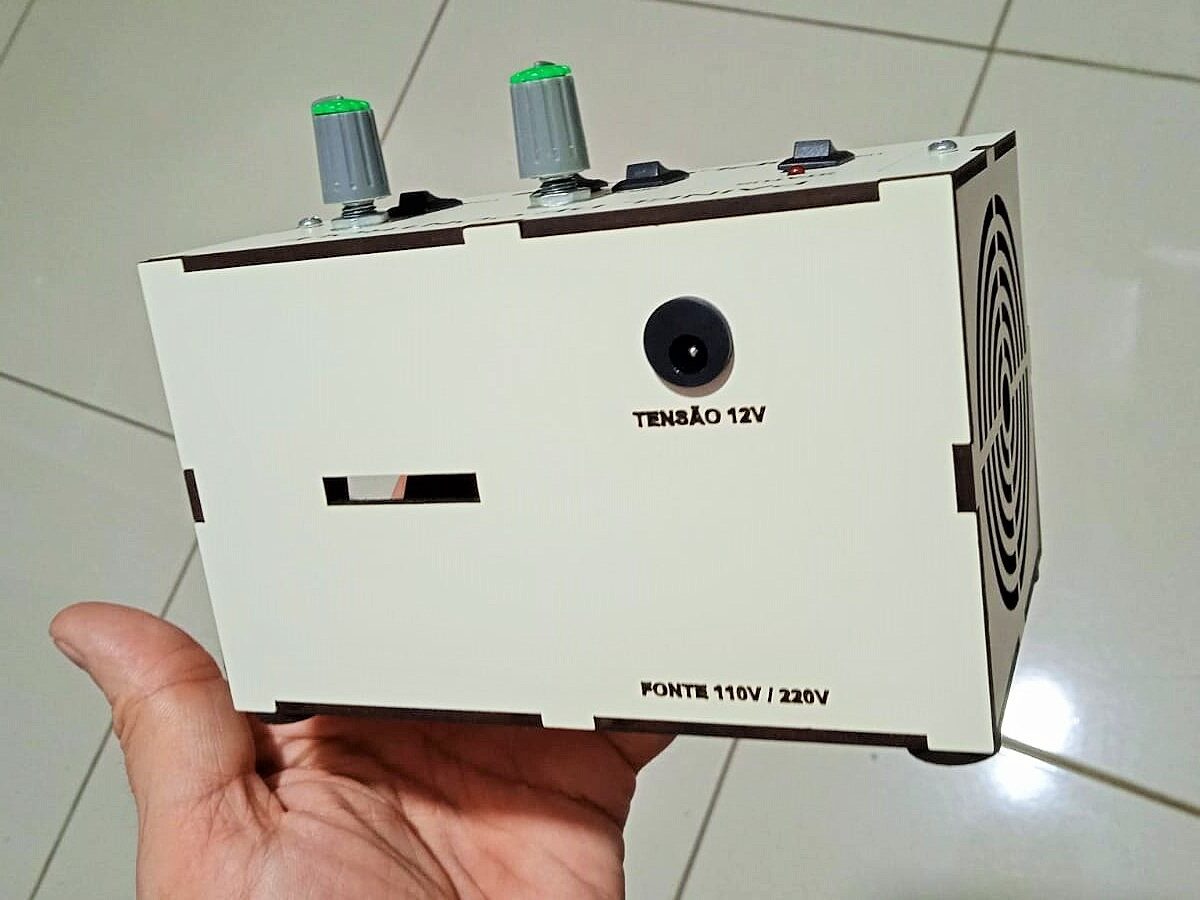

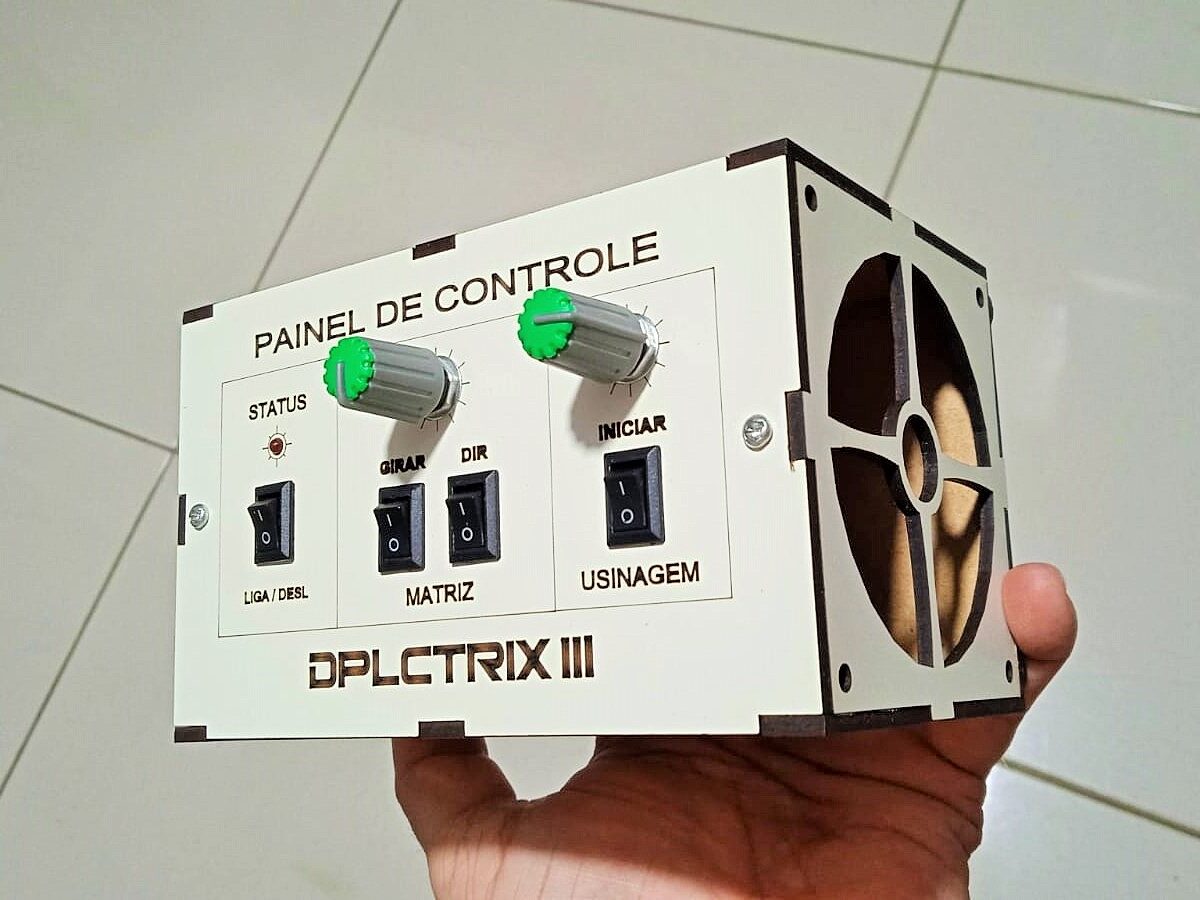

PAINEL DE CONTROLE DPLCTRIX 3

SABER FAZER

O Makernauta detém o know-How (saber fazer) na fabricação de diversos tipos de máquinas, mas a DUPLICATRIX3 é sem sombra de dúvidas um dos seus projetos mais ousados e exclusivos, pois foi abstraída da expertise dos meus anos de conhecimento da arte Lure Maker, somado ao desejo e em parceria com os melhores artistas deste segmento no Brasil.

Trata-se de uma máquina duplicadora de iscas artificiais desenvolvida para copiar matrizes simétricas (modelos que se divididos ao meio tem os dois lados iguais) e assimétricas (modelos com lados desiguais). Ela é a única máquina do gênero no mercado nacional criada pensando na facilidade de reposição de partes e peças. Possui sua estrutura usinada em PEAD reforçada com perfil estrutural em alumínio de alta resistência.

CARACTERÍSTICAS

As principais características desta duplicadora são:

  • Alimentação AC Bivolt e painel de controle operando em 12v /10a.
PC-TYLR-V44_01-2023
TABELA DE MICRO-PASSOS
  • Placa de controle TYLR-V45_04-2024 (atualizada!) com eletrônica exclusiva MKNTech, com controle de velocidade (PWM), de direção de movimentos de passadas e de giro da matriz, liga e desliga individualizados dos motores de passo e gestão automática de resfriamento do sistema via air cooler.
  • Equipada com motores de passo, padrão nema17, que fazem com precisão a movimentação de passadas e giro da matriz com a possibilidade de controle de resolução de até 1/32 passos com drivers drv8825 ou equivalente.
  • Nesta nova versão foi equipada com fuso trapezoidal TR8 de 350mm e castanha de bronze.
  • Tupia de 500w ou até 530w dependendo da disponibilidade do fornecedor.
  • Defletor de ar anti-espalha cavacos e protetor de segurança de fresa em policarbonato de 2mm.

SISTEMA R.A.P

  • Sistema manual regulador de altura de passadas (RAP), que permite a regulagem da altura da passada. Esse controle baseia a descida da fresa considerando o seu raio do diâmetro de corte. Recomendamos fresa de 1/2″ ou 12.7mm, neste caso, cada descida acontece de 6mm em 6mm.
  • Estrutura em PEAD (Polietileno de Alta Densidade) de 15mm de espessura e alumínio estrutural de alta resistência de 40mm x 40mm.
  • Com relação as dimensões, nesta terceira versão da máquina, o comprimento foi reduzido em 40mm, medindo agora 820mm x Largura 425mm x Altura 135mm (altura min.) e 235mm (altura máx.).
  • Área útil de aproximadamente 190mm de comprimento x 54mm de diâmetro.
  • Por padrão a duplicadora é montada sobre MDF de 15mm. É reforçada com duas sobre peças de mais 15mm, totalizando 30mm, mas pode ser montada sobre base de placas de PEAD ou alumínio segundo desejo do cliente.

RESULTADOS

Eis aqui exemplos dos excelentes resultados que podem ser alcançados com a DUPLICATRIX3.

O trabalho mostrado no vídeo abaixo, foi gerado já em 02/2024, pela duplicadora versão 3 e operada pelo cliente nota 10, Amazon Rip, com matrizes criadas por nós mesmos, conforme design 3D solicitado. Visivelmente a qualidade final é mais que satisfatória.

As três imagens na sequência foram resultados obtidos por outro grande cliente amigo e comprovam a eficácia com produto final com acabamento inquestionável.

Sucesso nos resultados obtidos com a Duplicatrix3 e sem a necessidade de retrabalho de lixagem!

Para muitos algo básico, para outros que se iniciam no universo LM nem tanto. Para fabricação de iscas artificiais as principais madeiras mais  utilizadas, conhecidas e indicadas para utilização pela Duplicatrix3 são: Balsa, caxeta, cedro, virola, entre outros. O importante a se considerar é que a densidade da madeira é a determinante na velocidade do processo. Quanto menos densa, mais macia e mais fácil de esculpir, o que também diminui esforço por atrito e a depreciação da ferramenta e por que não dizer do conjunto mecânico!

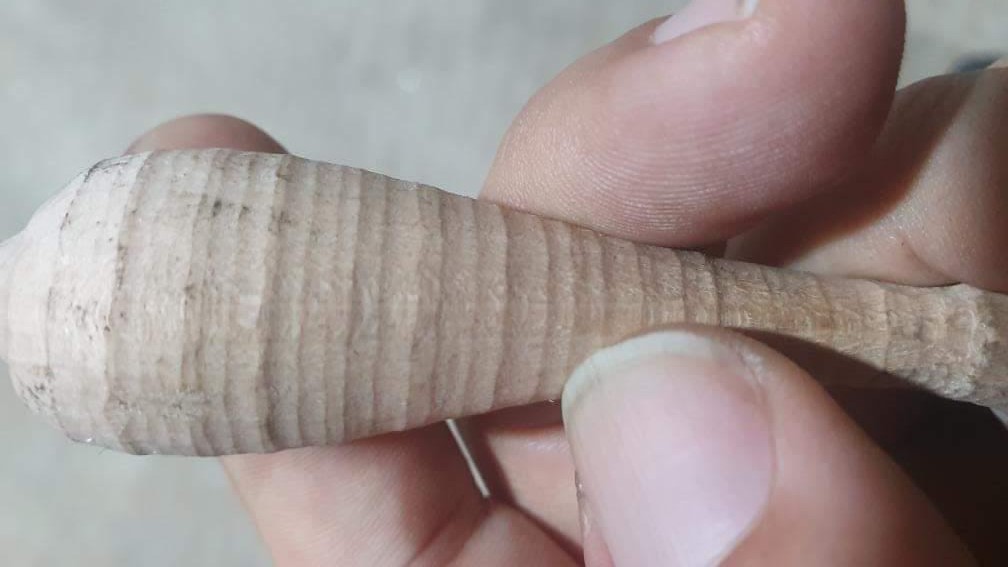

Porém, note as imagens abaixo! Elas vem de um amigo e famoso artista Lure Maker da Turquia.

Comprara ele uma máquina duplicadora, porém sem nenhum suporte do fabricante para as eventualidades. Esses defeitos são comuns em maquinetas dessa linha e a maioria dos próprios fabricantes não compreendem a causa desse tipo de defeito, isso mesmo, não há um projeto, mas sim a vontade de fazer e assim eles fazem.

Porém, ao conhecer meu trabalho, trocamos ideia em inglês, fluentes em google translate, me solicitou ajuda, apontei o defeito de cara, imediatamente aplicou a solução por mim proposta e abaixo podemos notar uma melhoria significativa em seus resultados!

Melhoria nos resultados após consultoria MKNTech em duplicadora de terceiros.

Por fim, o que vou dizer agora é meio óbvio. O objetivo do Lure Maker que adquire uma máquina para esta finalidade é ter qualidade e acelerar o processo de produção. Infelizmente algumas engenhocas disponíveis por aí vão te causar despesas e retrabalhos! Por isso deixe de economia porca e tenha sucesso nas suas empreitadas, faça o certo, invista em seu trabalho com quem entende do assunto!

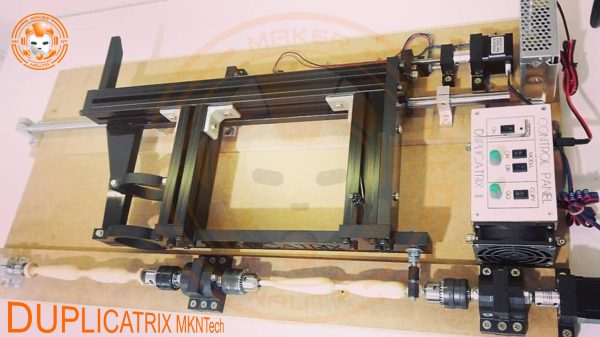

Segunda versão da duplicadora descontinuada.

MATRIZES 3D

Disponivel para você o serviço de modelagem 3D e usinagem de matrizes de iscas artificiais baseado em seus modelos mentais. Isto mesmo, a partir de um simples esboço 2D no papel é possível para  nós iniciar seu projeto!
